Pointes de test

L’utilisation et le fonctionnement des pointes de test dans l’industrie électronique demande de nombreuses compétences, qui sont à votre disposition avec le savoir-faire des ingénieurs Cotelec.

Les pointes de test sont des outils essentiels dans l’industrie électronique, utilisées pour contrôler par contact les composants et modules électriques et électroniques, tels que les cartes électroniques, les faisceaux de câbles et les connecteurs enfichables. Ces dispositifs permettent de mesurer les courants électriques avec une grande précision, grâce à leur conception sophistiquée et à leurs matériaux de haute qualité.

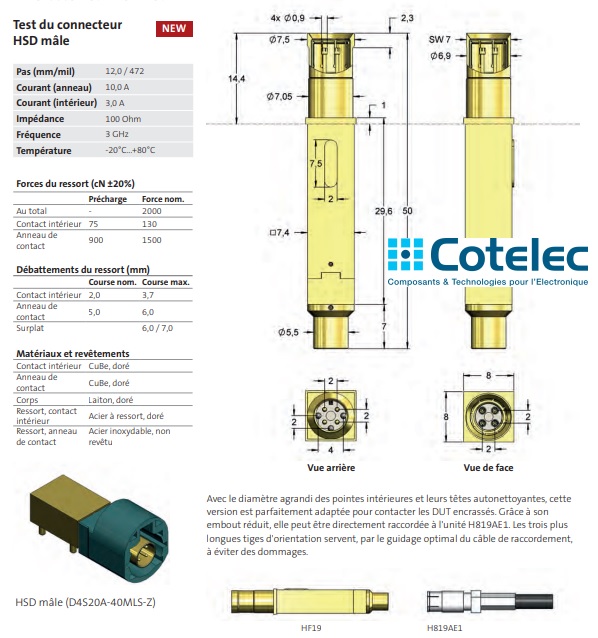

Nous allons maintenant analyser la structure des pointes de test, avec les produits Feinmetall.

Piston : Le piston est un composant clé des pointes de test, fabriqué avec soin pour garantir une rectitude parfaite et une surface lisse. Les pistons sont disponibles avec différentes formes de tête pour s’adapter à diverses applications, et sont généralement faits de cuivre-béryllium ou d’acier. Les formes de tête peuvent être agressives, réalisées par un processus spécial de rectification pour obtenir des arêtes vives, adaptées à des usages spécifiques.

Corps : Le corps des pointes de test est souvent fabriqué en maillechort, bronze ou laiton. Chaque matériau présente ses propres avantages, comme la durabilité exceptionnelle des corps en bronze. Les corps sont habituellement revêtus d’argent ou d’or pour améliorer la conductivité et la résistance à la corrosion. Un petit trou situé dans la partie inférieure du corps permet un nettoyage en profondeur et un mouillage continu pendant le processus de revêtement.

Ressort : Le ressort, généralement en acier à ressort, acier inoxydable ou cuivre-béryllium, est un élément crucial qui détermine la force de débattement de la pointe de test. La force du ressort est conçue pour garantir un contact fiable sans endommager les surfaces testées. Les ressorts peuvent supporter des températures élevées, jusqu’à +80°C pour l’acier à ressort et jusqu’à +200°C pour l’acier inoxydable et le cuivre-béryllium.

Quel est le fonctionnement des pointes de test ?

Les pointes de test fonctionnent selon un principe simple mais efficace. Lorsqu’elles sont en contact avec un composant à tester, le ressort se comprime, assurant une pression constante et fiable. Cette force de ressort est ajustée pour pénétrer les impuretés de surface sans causer de dommages. Le courant électrique traverse le piston et se propage à travers le corps et le ressort, chaque jonction offrant une résistance de contact minimale grâce à la haute qualité des matériaux utilisés.

Le débattement du ressort (ou course) est un aspect crucial du fonctionnement des pointes de test. La force du ressort augmente proportionnellement au débattement, garantissant ainsi une force d’appui spécifique dès le début du contact. Une précharge est appliquée pour assurer un repositionnement complet du piston après le contact, ce qui est essentiel pour des mesures précises et répétables. Respecter le débattement recommandé du ressort est important pour maintenir sa durée de vie.

Quels sont les avantages pour les utilisateurs ?

Les utilisateurs de pointes de test bénéficient de plusieurs avantages, notamment une grande précision, une fiabilité accrue et une durabilité exceptionnelle. La diversité des formes de tête et des forces de ressort permet de répondre à des besoins spécifiques et variés, garantissant ainsi des résultats optimaux pour chaque application. De plus, la capacité à choisir des matériaux et des revêtements spécifiques améliore la performance et la longévité des pointes de test, rendant ces outils indispensables pour le contrôle qualité dans l’industrie électronique.

Les pointes de test sont des composants essentiels pour le contrôle et la vérification des modules électroniques, offrant une combinaison de précision, fiabilité et durabilité grâce à une ingénierie sophistiquée et des matériaux de haute qualité. Cotelec vous propose en France les pointes de test Feinmetall.
