Test ICT : vérifier une carte électronique composant par composant

Le test ICT (In-Circuit Test) est la méthode de contrôle la plus directe pour détecter tôt les erreurs d’assemblage, les défauts de soudure et de nombreuses anomalies électriques sur une carte électronique. Son efficacité repose sur une conception anticipée des points de test et sur une mise en contact stable via des pointes de test adaptées. Bien maîtrisé, l’ICT réduit les faux défauts, accélère les diagnostics et sécurise la qualité, du prototype à la série.

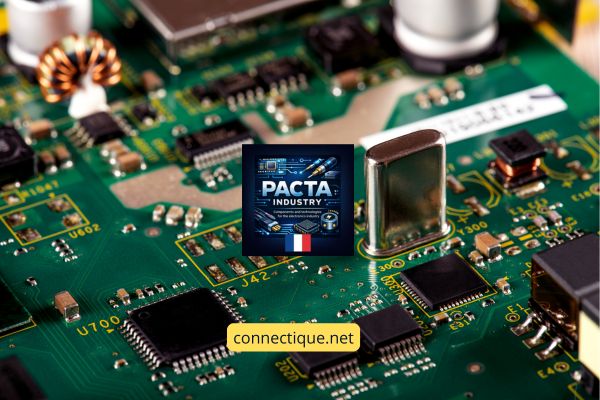

Test ICT sur carte électronique avec pointes de test positionnées sur les points de mesure

À quoi sert le test ICT dans une stratégie de contrôle

Le test ICT, pour In-Circuit Test, différent du test FCT, vise un objectif simple et très industriel : vérifier, sur une carte électronique assemblée, que les composants sont présents, correctement positionnés et électriquement cohérents, avant de passer à des tests plus “systèmes” comme le test fonctionnel. Cette approche s’avère particulièrement utile dès que les cartes deviennent denses, que les pas sont fins, ou que le coût d’un diagnostic tardif est élevé. Dans l’avionique, un défaut de soudure détecté en fin de validation peut provoquer une reprise longue et documentée. Dans le ferroviaire, une non-conformité sur une carte de sécurité peut immobiliser un lot de production. Dans le médical, la traçabilité impose de pouvoir expliquer précisément l’origine d’une anomalie. L’ICT apporte justement cette capacité : isoler des défauts concrets, mesurables et souvent localisables, au plus tôt.

Le principe : accéder aux nœuds électriques via des points de test

L’ICT repose sur l’accès direct à un grand nombre de nœuds électriques de la carte, via des points de test prévus au design (pads dédiés, vias accessibles, pastilles associées à des nets spécifiques). Une interface de test, généralement de type “lit à clous”, vient positionner simultanément des dizaines, des centaines, parfois des milliers de pointes de test sur ces zones. Le résultat attendu est une mise en contact rapide, répétable et suffisamment stable pour effectuer des mesures électriques fiables. Dans l’automobile, cela permet de contrôler en cadence des cartes de calculateurs, de chargeurs embarqués, de gestion batterie ou d’assistance à la conduite. Dans les télécoms, l’accès précis aux nœuds facilite la détection de défauts qui, autrement, se manifesteraient sous forme de performances radio dégradées ou de pertes aléatoires. Nous vous proposons également des articles sur les pointes de test Fine Pitch.

Vous souhaitez améliorer la couverture ICT ou réduire les faux défauts ?
Une analyse des points de test, du choix des pointes et de l’interface permet souvent de gagner en stabilité et en cadence, sans complexifier l’outillage.
Contact technique

Pour aller plus loin, un accompagnement peut également porter sur la définition d’une stratégie mixte ICT + test fonctionnel, particulièrement pertinente lorsque les modules sont destinés à l’avionique, aux télécoms, aux systèmes ferroviaires ou aux applications automobiles à haute exigence. Les équipes peuvent ainsi sécuriser à la fois l’intégrité électrique des cartes et la validation complète des fonctions, tout en gardant une démarche pragmatique, orientée production et maintenance.

Pourquoi les pointes de test amorties font la différence

La qualité du contact détermine la qualité des mesures. C’est pour cela que l’on utilise souvent des pointes amorties (à ressort), capables de compenser de petites variations d’alignement, de planéité ou de tolérances mécaniques. La course, la force de contact, la géométrie de la tête, et les matériaux influencent directement la résistance de contact, la répétabilité et l’usure. Les pointes de test ICT sont également abordées sur notre forum. Sur des surfaces avec revêtements (par exemple OSP) ou sur des pads sensibles, le bon choix de pointe permet de “traverser” la couche de protection sans détériorer la carte, tout en limitant les faux défauts. Dans la défense et l’aérospatial, où les contraintes vibratoires, thermiques ou environnementales sont plus sévères, la stabilité mécanique de la mise en contact évite qu’un simple micro-glissement transforme un test fiable en diagnostic incertain.

Ce que l’ICT mesure réellement

En pratique, l’ICT met en œuvre plusieurs familles de mesures, et Pacta Industry vous propose une revue de presse sur le sujet du test de composants électroniques. La première concerne la continuité : vérifier qu’un réseau électrique est bien connecté d’un point à un autre, et qu’il n’existe pas de liaison ouverte. Ensuite viennent les détections de courts-circuits : identifier des nets qui ne devraient pas être connectés mais le sont, suite à un défaut de soudure, une contamination, ou une erreur d’assemblage. L’ICT permet aussi de mesurer des valeurs ou des signatures : résistance, capacité, parfois inductance, et d’évaluer certains semi-conducteurs en vérifiant des jonctions ou des polarisations typiques. Les défauts les plus courants détectés sont les composants manquants, inversés, mal placés, défectueux, les soudures froides, les ponts de soudure, ou les ruptures de pistes. Dans un environnement médical ou avionique, ce type d’information est précieux, car il réduit fortement la zone de recherche lors d’une analyse de non-conformité. Voir également : test ICT ou FCT ?

Les erreurs typiques que l’ICT révèle très tôt

L’intérêt majeur de l’ICT est d’attraper les défauts “d’assemblage” avant que la carte ne soit considérée comme un système. Un composant absent ou monté au mauvais emplacement est souvent invisible au test fonctionnel si la fonction associée n’est pas directement sollicitée. Un condensateur mal soudé peut provoquer des instabilités uniquement dans certaines conditions. Un pont de soudure peut ne pas se manifester en statique, puis créer une panne intermittente sous contrainte thermique. Dans le ferroviaire, ce type d’intermittence est particulièrement problématique car elle peut apparaître après installation. Dans l’automobile, l’intermittence peut se révéler après quelques cycles de vibrations. L’ICT, en testant des nœuds et des valeurs de manière ciblée, augmente fortement la probabilité de détecter ces anomalies à un stade où la correction est encore rapide.

Les limites de l’ICT et la complémentarité avec le test fonctionnel

L’ICT n’est pas une simulation complète du fonctionnement final, et notre site vous présente une liste de produits de test pour vos projets industriels. Il ne valide pas, à lui seul, que la carte “fait bien ce qu’elle doit faire” dans son contexte réel. Certaines anomalies logicielles, des erreurs de calibration, des comportements dynamiques ou des problèmes liés à l’interaction entre sous-ensembles se détectent mieux en test fonctionnel (FCT). De plus, l’ICT dépend fortement de l’accessibilité des points de test : si une carte est très compacte, avec des composants des deux côtés, ou si certains nets critiques ne sont pas accessibles, la couverture ICT peut diminuer. C’est précisément pour cela qu’une stratégie globale combine souvent plusieurs niveaux : ICT pour éliminer les défauts d’assemblage et sécuriser les fondamentaux, puis FCT pour valider les fonctions, les performances et le comportement en conditions proches du réel, notamment en télécommunications, en avionique et dans les systèmes embarqués complexes.

Bonnes pratiques de conception pour réussir un ICT

Un ICT performant se prépare dès la conception du PCB. Prévoir des points de test accessibles, suffisamment espacés, avec une métallisation adaptée, et une distribution cohérente des nets critiques facilite la couverture. La planéité, les contraintes mécaniques et l’intégration de la carte dans son boîtier influencent aussi la façon dont l’interface de test pourra exercer sa pression sans risque. Dans les secteurs où la qualité est fortement normée, comme le médical, le spatial ou la défense, on cherchera également à optimiser la traçabilité : identifier les points testés, documenter la stratégie de couverture, et maintenir des interfaces de test avec une maintenance maîtrisée (remplacement planifié des pointes, contrôle d’usure, vérification de la force). Cette rigueur n’est pas une contrainte gratuite : elle évite les dérives lentes, typiques des lignes de production, où une pointe usée ou encrassée dégrade progressivement la fiabilité des mesures.
