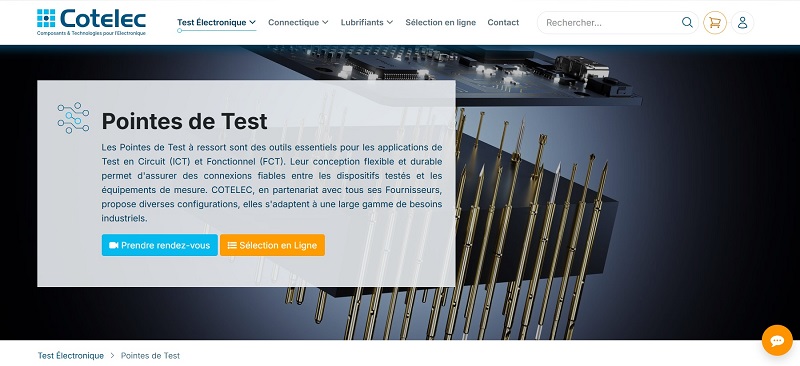

Présentation des Pointes de Test COTELEC
COTELEC, leader français depuis plus de 35 ans dans le domaine des pointes de test, propose une gamme complète de solutions pour les secteurs électroniques les plus exigeants. Les pointes de test constituent l'élément essentiel permettant d'établir des connexions électriques temporaires et fiables entre les équipements de mesure et les composants à tester, garantissant ainsi la qualité et la fiabilité des produits.
Rôle et Fonctionnement des Pointes de Test
Les pointes de test à ressort sont des outils de précision conçus pour assurer des connexions électriques fiables lors des phases de test et de contrôle qualité. Leur fonctionnement repose sur un mécanisme simple mais efficace composé de trois éléments principaux : un piston mobile, un corps métallique et un ressort. Cette conception permet d'adapter automatiquement la pression de contact selon les surfaces à tester, garantissant une mesure précise et répétable.
Le principe de fonctionnement est basé sur la compression du ressort qui génère une force de contact constante. Lorsque la pointe entre en contact avec le point de test, le piston se rétracte dans le corps en comprimant le ressort, créant ainsi une pression de contact optimale pour établir une connexion électrique stable. Cette force peut varier de 50 grammes pour les applications délicates jusqu'à 500 grammes pour les tests nécessitant une pénétration importante. On utilise aussi ces produits pour le test de cellules de batteries, dans l'industrie automobile.
Applications dans les Tests ICT et FCT
Les pointes de test trouvent leur application principale dans deux types de tests fondamentaux : le Test en Circuit (ICT) et le Test Fonctionnel (FCT). Le test ICT permet de vérifier individuellement chaque composant d'un circuit électronique assemblé, détectant les défauts de fabrication tels que les courts-circuits, les circuits ouverts ou les valeurs incorrectes des composants. Le test FCT, quant à lui, vérifie le fonctionnement global d'une carte électronique en simulant ses conditions d'utilisation réelles.
Ces deux méthodes sont complémentaires et généralement effectuées en séquence sur le même banc de test. Les pointes de test doivent pouvoir s'adapter aux différences de hauteur entre les composants et les pads de soudure, d'où l'importance de proposer des pointes de différentes longueurs. La tendance actuelle montre une évolution vers une utilisation accrue du FCT au détriment de l'ICT, notamment pour les petites et moyennes entreprises de traitement PCBA.
La gamme de Produits COTELEC : les types de Pointes Spécialisées
COTELEC propose une gamme étendue de pointes de test adaptées à chaque application spécifique. Les pointes ICT/FCT standard constituent la base de l'offre, disponibles avec différentes formes de tête, forces de ressort et finitions pour s'adapter aux exigences variées des tests électroniques. La gamme Progressive représente une innovation particulière, spécialement développée pour contacter les surfaces difficiles comme les revêtements OSP (Organic Solderability Preservative), les flux de soudure ou les surfaces contaminées.
Les pointes à visser offrent une solution robuste pour les applications soumises à des vibrations ou des forces latérales, particulièrement utilisées dans le test de faisceaux de câbles et de connecteurs. Les pointes Switch, équipées d'interrupteurs normalement ouverts (N.O.) ou normalement fermés (N.F.), permettent de détecter efficacement la présence des composants en créant ou interrompant une connexion électrique selon la course d'activation.
Solutions Haute Performance
Pour les applications exigeantes, COTELEC propose des pointes haute intensité capables de gérer des courants élevés allant jusqu'à 50 ampères. Ces pointes sont spécialement conçues avec une résistance de contact minimisée pour éviter l'échauffement et garantir des mesures précises lors du passage de forts courants. Leur conception optimisée avec un plongeur divisé permet d'augmenter la surface de contact, réduisant significativement la résistance de transfert.
Les pointes RF/HF coaxiales représentent une autre spécialité technique, développées pour évaluer les connecteurs coaxiaux et les circuits imprimés lors des tests fonctionnels jusqu'à 16 GHz. Ces pointes possèdent une conception coaxiale où le conducteur intérieur transmet le signal tandis que le conducteur extérieur assure le blindage, essentiel pour maintenir l'intégrité du signal à haute fréquence.
Technologies Avancées
Les pointes de mesure 4 fils (Kelvin) utilisent une technique de mesure avancée permettant de tester avec précision les résistances à faible impédance en éliminant l'influence de la résistance des fils de mesure. Cette technologie est particulièrement appréciée dans les applications de métrologie et de recherche où la précision est primordiale.
Les pointes pneumatiques fonctionnent avec de l'air comprimé à 6 bars, permettant d'activer les points de mesure individuellement avec une pression de contact pouvant atteindre 4,2 N selon la taille de la pointe. Cette technologie trouve son application dans les tests fonctionnels complexes nécessitant une activation séquentielle des points de test.
