Les technologies de test utilisées pour vérifier les circuits imprimés

Les circuits imprimés, souvent appelés PCB (Printed Circuit Boards), constituent l’architecture électronique de la plupart des équipements modernes. Chaque carte électronique regroupe des composants interconnectés qui doivent fonctionner de manière parfaitement coordonnée. Avant d’être intégrées dans des systèmes industriels, ces cartes doivent être testées afin de garantir leur fiabilité et leur conformité. Les technologies de test électronique permettent ainsi d’analyser les circuits, de vérifier les connexions et de détecter les défauts avant la mise en service des équipements.

Pourquoi tester les circuits imprimés

Les circuits imprimés sont au cœur des équipements électroniques. Ils assurent la liaison entre les différents composants, transportent les signaux électriques et distribuent l’énergie dans les systèmes électroniques.

Dans les environnements industriels, la fiabilité des PCB est essentielle. Une simple erreur de fabrication, une piste défectueuse ou un composant mal connecté peut provoquer un dysfonctionnement du système complet.

Les technologies de test électronique permettent de détecter ces anomalies avant que les cartes soient intégrées dans les équipements finaux. Ces contrôles sont utilisés dans plusieurs phases du cycle de production :

• la validation des prototypes dans les laboratoires de développement
• les tests fonctionnels des cartes électroniques
• le contrôle qualité dans les lignes de production
• les diagnostics lors des opérations de maintenance

Ces procédures contribuent à améliorer la fiabilité des équipements électroniques utilisés dans de nombreux secteurs industriels.

Les principales méthodes de test des PCB

Plusieurs méthodes sont utilisées pour tester les circuits imprimés. Les systèmes de test permettent d’analyser les connexions électriques, de vérifier la continuité des circuits et d’évaluer le fonctionnement des composants électroniques.

Les bancs de test utilisés dans l’industrie reposent sur différentes technologies :

• les systèmes de contact permettant d’accéder aux pistes du circuit
• les infrastructures de test automatisé pour les lignes de production
• les instruments de mesure destinés à analyser les signaux électriques

Ces technologies permettent de réaliser des tests rapides et répétables afin de contrôler un grand nombre de cartes électroniques dans les environnements industriels.

Les technologies de pointes de test

Pour accéder aux circuits imprimés, les systèmes de test utilisent des dispositifs de contact spécialisés. Les pointes de test sont largement utilisées dans les bancs de test afin d’établir une connexion temporaire avec les pistes du circuit.

Ces composants permettent de mesurer les signaux électriques présents sur la carte et de vérifier la continuité des connexions. Leur conception doit garantir une pression de contact constante et une grande précision afin d’obtenir des mesures fiables.

Les pointes de test sont particulièrement utilisées dans les systèmes de test automatisé destinés à contrôler les cartes électroniques dans les lignes de production industrielle.

Les systèmes de test utilisés dans les lignes de production

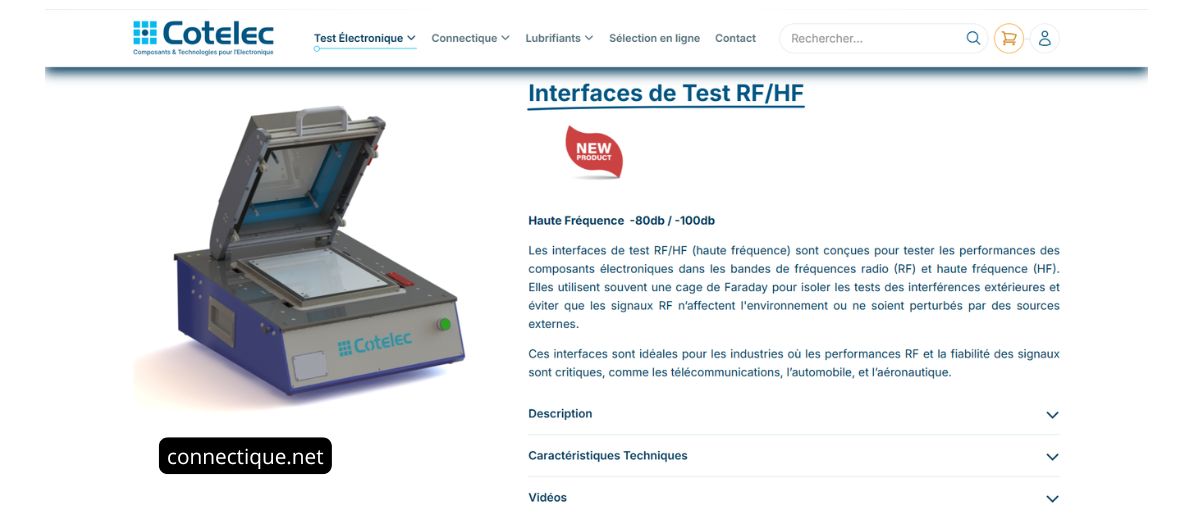

Les infrastructures de test électronique reposent également sur des systèmes d’interconnexion qui permettent de connecter les instruments de mesure aux circuits imprimés. Les interfaces de test facilitent ces connexions dans les environnements industriels.

Ces systèmes permettent d’organiser les connexions entre les équipements de test et les cartes électroniques. Ils sont utilisés dans les bancs de test automatisés qui contrôlent les circuits à grande vitesse dans les lignes de production.

Les interfaces de test permettent également de simplifier les opérations de validation et d’améliorer l’efficacité des procédures de contrôle qualité.

Les fabricants spécialisés dans les technologies de test

Les technologies de test électronique reposent sur un écosystème industriel composé de fabricants spécialisés dans les systèmes de contact, les infrastructures de test et les équipements de mesure.

La page consacrée aux fournisseurs de technologies de test électronique présente plusieurs entreprises qui développent des solutions utilisées dans les laboratoires, les centres de développement et les lignes de production.

Ces fabricants contribuent à l’amélioration des technologies de contrôle des circuits imprimés et participent à l’évolution des infrastructures de test utilisées dans l’industrie électronique.

Les entreprises qui souhaitent mieux comprendre les technologies de test des PCB peuvent explorer les solutions de contact, les infrastructures de test et les fabricants spécialisés afin d’identifier les équipements adaptés aux besoins des systèmes électroniques industriels.
