Les pointes de test jouent un rôle fondamental dans les processus de contrôle et de validation des cartes électroniques. Il en existe une grande variété, chacune étant conçue pour répondre à des besoins spécifiques. Nous vous proposons des templates de matrices de pointes de test pour vos recherches en cross-référence, comme par exemple les pointes ICT FCT.
Dans l’univers du test électronique, la précision, la répétabilité et l’adaptabilité sont essentielles. C’est pourquoi les industriels s’appuient sur des pointes de test spécialement adaptées à chaque application, qu’il s’agisse de tests fonctionnels, de mesures haute fréquence ou de détection de composants. Voici un panorama des principales familles de pointes utilisées aujourd’hui, et un tableau comparatif sur les solutions pour acheter des pointes de test en France.
Catégories principales de pointes de test

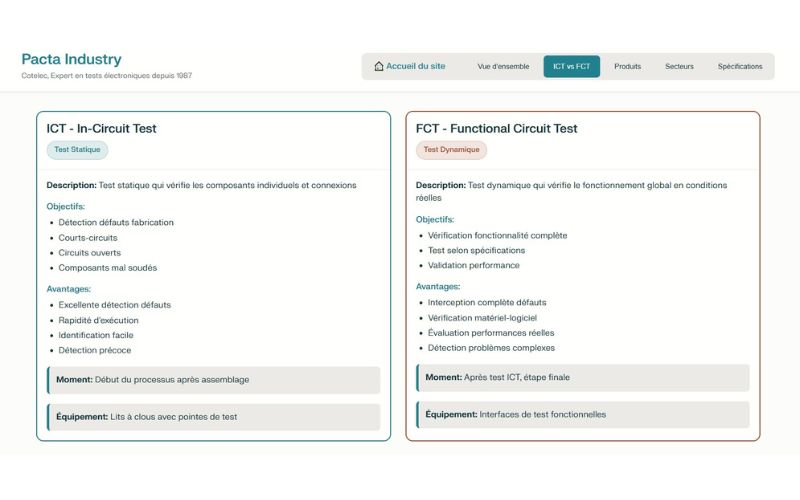

- Pointes de test ICT / FCT : pour les tests en circuit et fonctionnels de cartes électroniques.
- Pointes à visser : idéales pour les environnements soumis à vibrations ou forces latérales.
- Pointes switch (à interrupteur intégré) : détectent la présence ou l’absence de composants.
- Pointes haute intensité : conçues pour le passage de courants forts avec faible résistance de contact.
- Pointes RF / HF : adaptées aux tests de circuits radiofréquence jusqu’à plusieurs GHz.
- Pointes de mesure 4 fils (Kelvin) : pour les mesures de faibles résistances avec haute précision.
- Pointes pneumatiques : fonctionnant à l’air comprimé pour activation contrôlée.
- Pointes rotatives : optimisent le contact sur des surfaces oxydées ou complexes.
- Pointes filetées : pour un maintien sécurisé dans le réceptacle.
- Pointes de sécurité : conformes aux normes IP2X avec fourreau rétractable.
- Pointes à grande course : nécessaires lorsque le déplacement de contact est important.
- Pointes spéciales ou sur mesure : adaptées à des applications spécifiques avec géométries personnalisées.
Dans les environnements industriels, les pointes de test sont sélectionnées en fonction d’exigences très précises. On retrouve ainsi les pointes ICT/FCT pour les bancs de test de cartes, les pointes haute intensité pour le test de composants de puissance, ou encore les pointes à interrupteur intégré pour vérifier automatiquement la présence d’un composant. Les applications en haute fréquence nécessitent des pointes RF/HF tandis que les environnements soumis à de fortes contraintes mécaniques se tourneront vers des pointes à visser ou filetées. Pour les mesures de précision, les pointes 4 fils sont incontournables. Enfin, dans les laboratoires ou les lignes automatisées, les pointes pneumatiques, rotatives ou à grande course viennent compléter une offre qui peut être encore élargie avec des solutions sur mesure pour répondre à toutes les exigences de l’électronique moderne.
Les différentes catégories de pointes de test répondent à des besoins techniques très spécifiques dans les environnements industriels. Les pointes de test ICT/FCT sont largement utilisées pour le contrôle des cartes électroniques en phase de production, que ce soit en test in-circuit ou en test fonctionnel. Pour les environnements soumis à des vibrations ou des contraintes mécaniques, les pointes à visser offrent un maintien optimal. Les pointes switch, dotées d’un interrupteur intégré, permettent de vérifier la présence ou l’absence de composants sur un PCB avec précision.
Lorsque les applications nécessitent le passage de courants élevés, les pointes haute intensité garantissent une faible résistance de contact. Les pointes RF ou HF, quant à elles, sont conçues pour les tests à haute fréquence, notamment sur des connecteurs coaxiaux. Pour des mesures de très faible résistance, les pointes Kelvin à 4 fils assurent une précision inégalée. Dans certains cas, le contact est activé pneumatiquement : c’est le rôle des pointes pneumatiques, adaptées aux bancs de test automatisés. Les pointes rotatives sont idéales pour les surfaces oxydées ou irrégulières, grâce à leur tête en rotation. Pour un maintien fixe, les pointes filetées sont insérées solidement dans leur support. La sécurité des opérateurs est assurée avec des pointes de sécurité conformes IP2X, qui évitent tout contact accidentel avec des tensions dangereuses. Lorsque les tolérances mécaniques sont plus larges, les pointes à grande course permettent un déplacement étendu pour atteindre le point de test. Enfin, les pointes spéciales ou sur mesure répondent à des cas très particuliers, qu’il s’agisse de formes de tête spécifiques, de matériaux particuliers ou de conditions de test complexes.
