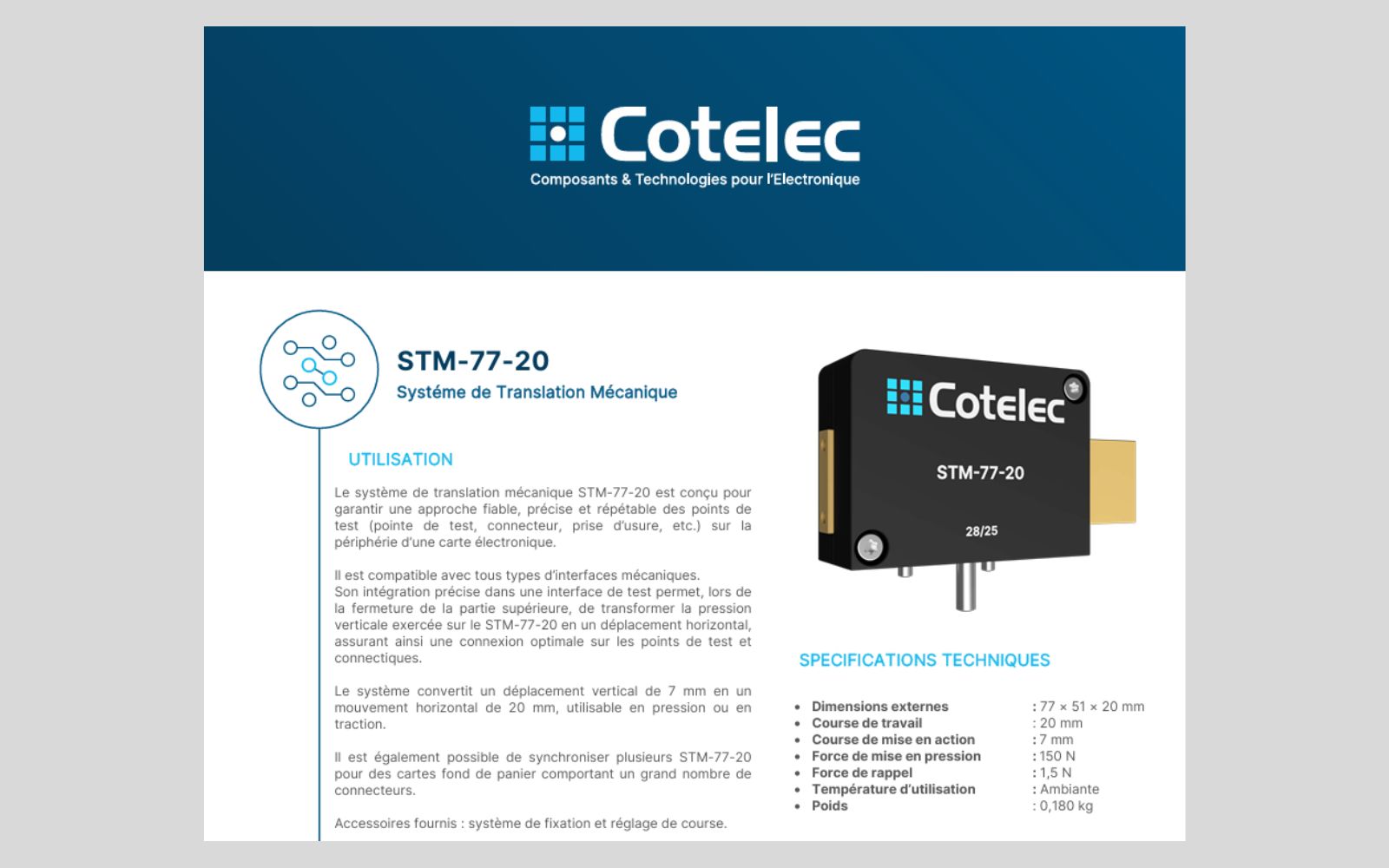

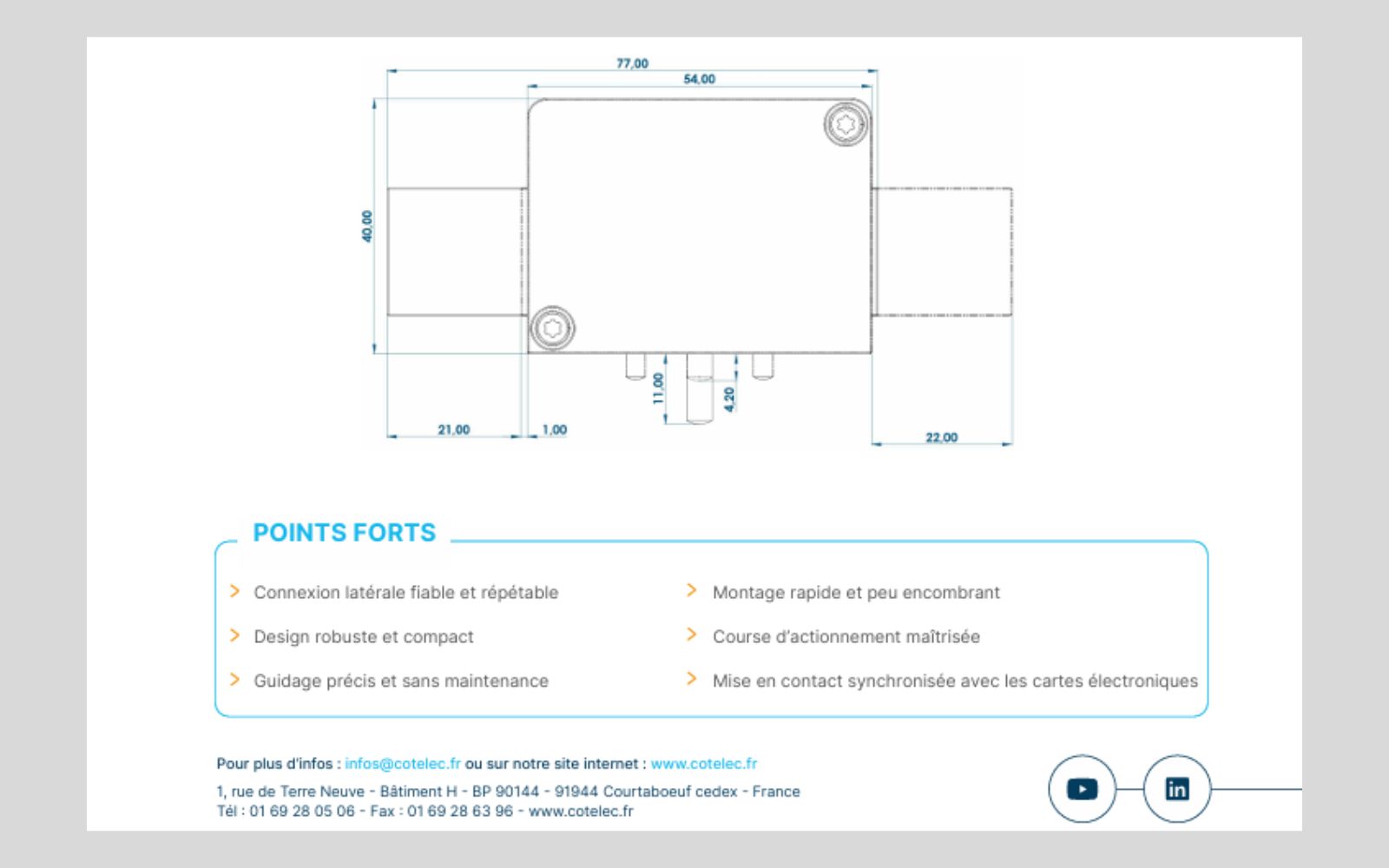

STM-77-20, système de translation mécanique
Un module compact pensé pour les interfaces de test électroniques industrielles
Avantages pour les interfaces de test industrielles
Le STM-77-20 apporte une réponse pratique aux contraintes de test sur la périphérie des cartes électroniques : accès latéral, course utile, répétabilité et durabilité, sans complexifier l’outillage.
Connexion plus stable
Une approche latérale contrôlée réduit les variations de contact et améliore la fiabilité des mesures sur pointes de test, prises d’usure et connecteurs périphériques. Voir les avantages
Course horizontale utile
La fermeture verticale de l’interface devient un mouvement horizontal long, pratique pour engager une connectique en bord de carte, avec une cinématique simple et efficace.
Compatible et intégrable
Conçu pour s’adapter à différents environnements mécaniques, avec des accessoires fournis pour la fixation et le réglage de course.
Répétabilité au cycle
Une fois réglé, le mouvement est identique à chaque fermeture, ce qui sécurise les cycles de test et limite les retests liés à des contacts instables.
Synchronisation possible
Plusieurs modules peuvent être utilisés en parallèle pour des cartes fond de panier ou des systèmes comportant de nombreux connecteurs périphériques.
Conçu en interne, prix compétitif
Développé par les équipes Cotelec avec une approche terrain, pour proposer une solution robuste et adaptée aux contraintes industrielles.
Comment cela fonctionne dans une interface de test
Lors de la fermeture de la partie supérieure de l’outillage, une pression verticale est appliquée sur le STM-77-20. Le mécanisme convertit ce déplacement en une translation horizontale, permettant d’engager précisément les zones de test ou connectiques situées en périphérie de la carte.
- Aligner soigneusement l’axe de translation avec la connectique ou la zone de test visée.
- Prévoir un support carte rigide pour absorber l’effort latéral sans flexion de PCB.
- Régler la course pour obtenir une connexion franche, sans surcontrainte mécanique.
- En cas de multipoints, synchroniser plusieurs modules pour répartir l’effort.
Information technique et validation d’intégration
Cette page présente une introduction de vulgarisation sur le STM-77-20 et ses bénéfices en test électronique industriel. Pour toute information technique, tolérances, effort admissible, recommandations d’intégration, adaptation à une carte ou à une connectique spécifique, il est nécessaire de contacter les ingénieurs Cotelec.
