Cami CableEye : la solution complète pour le test de câblage basse et haute tension
Le système de test CableEye de CAMI Research est une plateforme polyvalente et modulaire, conçue pour tester, diagnostiquer et certifier tout type de câbles et faisceaux électriques. Alliant des tests de continuité précis en basse tension à des vérifications robustes en haute tension, CableEye est l'outil de référence pour les professionnels de la production, de la maintenance et de la R&D exigeant fiabilité et traçabilité.
Un Écosystème Modulaire et Évolutif
La force du système CableEye réside dans sa modularité. L'architecture est pensée pour évoluer avec vos besoins. Les modules de contrôle, qui constituent le cœur du testeur, sont extensibles. Il est possible de superposer un ou plusieurs modules d'extension de 128 points de test pour accommoder des faisceaux de plus en plus complexes, garantissant ainsi la pérennité de l'investissement.
Testeurs Basse Tension (Séries M2Z, M3Z, M4Z) : Précision et Diagnostic Avancé
Les modèles basse tension de CableEye sont conçus pour une analyse exhaustive de l'intégrité des connexions. Ils vont bien au-delà d'un simple test de continuité.
- Analyse de Continuité : Détection instantanée des interruptions (circuits ouverts), des courts-circuits, des erreurs de câblage et des connexions intermittentes ou instables.
- Mesure de Résistance (M3Z & M4Z) : Évaluation précise de la qualité des connexions (sertissages, soudures) et vérification de la non-continuité entre les broches non connectées. Le système permet de définir des tolérances fines, en valeur absolue ou en pourcentage.
- Fonctions Avancées (M4Z) : Le modèle M4Z offre des capacités de diagnostic supérieures, incluant la mesure de capacité, la vérification des paires torsadées, l'estimation de la longueur des câbles et la localisation précise de la distance jusqu'au défaut (coupure ou court-circuit). Il permet également de vérifier l'orientation des diodes.

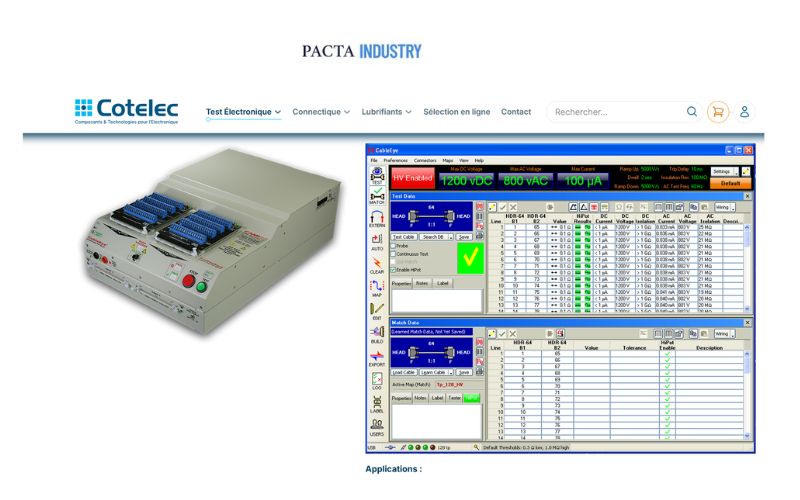

Testeurs Haute Tension (Séries HVX, HVX-21) : Sécurité et Fiabilité Diélectrique
Pour les applications où la sécurité électrique est primordiale, la série HVX combine les tests basse tension avec des capacités haute tension robustes. Ces tests sont essentiels pour valider l'isolation des câbles et prévenir les risques de claquage.
La série HVX est spécifiquement conçue pour l'automatisation et permet de garantir la conformité aux normes de sécurité les plus strictes dans les secteurs de l'aérospatiale, du médical, du militaire et de l'automobile.
Les fonctionnalités clés incluent :
- Test de Résistance d'Isolation : Le système applique une tension continue (jusqu'à 1500 Vdc pour le HVX et 2100 Vdc pour le HVX-21) pour mesurer la qualité de l'isolant entre les conducteurs.
- Test de Rigidité Diélectrique (DWV - Dielectric Withstand Voltage) : Une tension alternative (jusqu'à 1000 Vac pour le HVX et 1200 Vac pour le HVX-21) est appliquée pour s'assurer que l'isolation peut supporter des surtensions sans claquer.
- Mesure 4 fils : Pour une mesure de résistance de très haute précision, éliminant l'influence des câbles de test.
- Tests optionnels : Des modules peuvent être ajoutés pour des mesures avancées comme le claquage de diodes Zener, la vérification des paires torsadées et des mesures de capacité.
Un Logiciel Puissant au Service de l'Utilisateur
Le logiciel CableEye est le véritable cerveau du système. Son interface conviviale et ses riches fonctionnalités transforment des tests complexes en opérations simples et rapides.
- Visualisation Graphique : Affiche le schéma de câblage (Netlist) de manière dynamique et interactive. La bibliothèque inclut plus de 500 graphiques de connecteurs pour une représentation fidèle du produit testé.
- Rapports Complets : Génère des rapports de test personnalisables, en couleur, prêts à être imprimés ou archivés pour une traçabilité totale.
- Interface Multilingue : Les écrans, rapports et étiquettes sont disponibles en plusieurs langues pour une utilisation simplifiée dans un contexte international.
- Gestion des Données : Permet de stocker, comparer et gérer des milliers de modèles de câbles, avec une vérification PASS/FAIL claire et immédiate.
Flexibilité Maximale avec les Cartes de Connexion (CB)
L'un des plus grands atouts de CableEye est son système de cartes de connexion (CB) interchangeables. Ces modules adaptables permettent de connecter n'importe quel type de câble ou de faisceau au testeur en quelques secondes.
Avec plus de 60 cartes standards, le système peut interfacer plus de 200 types de connecteurs différents. Des cartes universelles comme la CB8 (prototypage, connecteurs circulaires) ou la CB28 (fils nus) offrent une flexibilité quasi illimitée. Chaque carte est détectée automatiquement par le système, éliminant tout risque d'erreur de configuration.
Pour des besoins très spécifiques, il est également possible de créer ses propres interfaces de test sur mesure, qui peuvent être rapidement cartographiées grâce au logiciel optionnel PinMap™.
Applications Industrielles
Grâce à sa polyvalence, le testeur CableEye est un outil indispensable dans de nombreux domaines :
- Fabrication & Production : Contrôle qualité systématique en fin de ligne pour garantir une production sans défaut.
- Maintenance & Réparation : Diagnostic rapide et fiable pour le dépannage d'équipements complexes dans l'aéronautique ou le ferroviaire.
- Recherche & Développement : Prototypage rapide et validation de nouveaux designs de câbles et de faisceaux.
- Tests de Conformité : Vérification et documentation du respect des normes industrielles et de sécurité (ex: IPC/WHMA-A-620).
